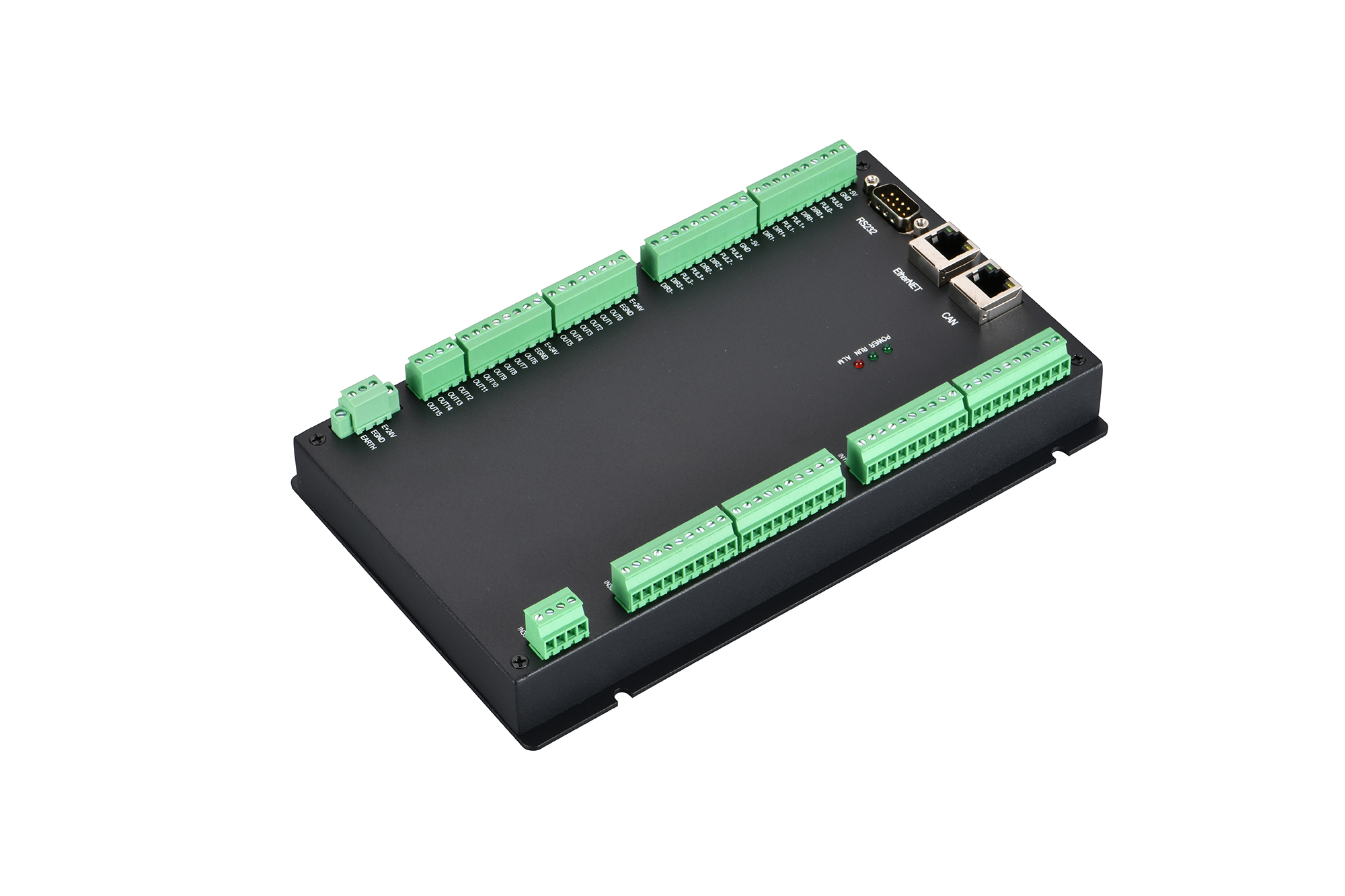

1.1 产品特点
● 6轴控制+2个虚拟轴
● 脉冲输出类型:方向/脉冲或双脉冲
● 每轴最大输出脉冲频率10MHz
● 30路隔离输入口(含正负限位信号,原点信号)、20路隔离输出口,输入输出均带有LED指示灯
● 输入口动作有效电压:低电平(零电压)
● 工作电源24V有欠压保护,输出短路保护、过流保护功能
● 输出口最大输出电流可达1A,可直接驱动电磁阀,如超过最大电流,需外接继电器
● 1路以太网接口:支持10/100M的数据传输率;网线使用超五类线:此类线具有衰减小,串扰少,具有更高的衰减串扰比(ACR)和信噪比、更小的时延误差
● 1路U盘接口支持数据拷贝和固件、程序升级;使用FAT32格式,容量在32G以下
● 1路RS232接口;防浪涌、防静电功能
● 1路RS485接口;防浪涌、防静电功能
● 轴正负限位、原点等特殊信号可随意配置为任何输入口
● 支持最多8轴联动,支持多轴直线插补、任意圆弧或空间圆弧插补、螺旋插补、椭圆插补、渐开线插补等等。
● 支持电子凸轮、电子齿轮、同步跟随等功能。
● 支持多任务,支持PC程序和内置程序同时工作。
● 支持RTC时钟实现分期收款功能。
● 支持MODBUS RTU/TCP工业通讯协议。
1.2 技术指标
电机控制:
控制电机数:6个
控制电机的指令脉冲
频率范围:1Hz~10 MHz
频率精度:±0.1 Hz
脉冲个数:-2,147,483,647~+2,147,483,648 (32位)
I/O信号:
数字隔离输出口:20个;
数字隔离输入口:30个
工作环境:
工作温度:0℃~50℃
贮存温度:-20℃~80℃
湿度:5~85%,非结露
电源:24V±6V(18V-30V),1000mA
1.3 接线参考
1.4 型号规格
产品型号 |
ECI106 |
脉冲轴 |
6 |
总轴数 |
8 |
板载输入 |
30 |
板载输出 |
20 |
轴运动缓冲 |
256 |
任务数 |
8 |
掉电存储 |
1024 |
程序空间 |
480K |
RS232 |
1 |
RS485 |
1 |
网口 |
1 |
U盘 |
1 |
尺寸 |
180*128*22 |
功能描述 |
点位、直线、圆弧、椭圆、螺旋、空间圆弧、空间螺旋、、凸轮、渐开线、NURBS曲线、样条拟合、连续轨迹 |
